Corte y plegado

Para este trabajo debíamos realizar dos propuestas distintas trabajando sobre una plancha de un material de nuestra elección utilizando para la primera propuesta operaciones de plegado y para la segunda de corte y ensamblaje.

Tomé como referencias las siguientes obras:

•  Topographical overpass, Kelly Shannon, 1994

•  Proyecto de la Iglesia del Jubileo en Roma, Peter Eisenman, 1996

La idea inicial para la propuesta de plegado la tomé de unas cajas apiladas que teníamos en clase que fui desarrollando de la siguiente manera:

La pieza desplegada para poder elaborarla a partir de la plancha sería así:

Realicé una maqueta preliminar en papel:

Añadí otra parte a la pieza y realicé una segunda maqueta con la idea final:

La pieza de partida, por tanto, en forma y proporciones sería la siguiente:

El proceso de construcción de la pieza sobre la plancha de material elegido (cartulina) es el siguiente:

Dibujado de la pieza de partida

Recortado de la pieza de partida

Dibujado de las lineas de doblado

Doblado de la pieza

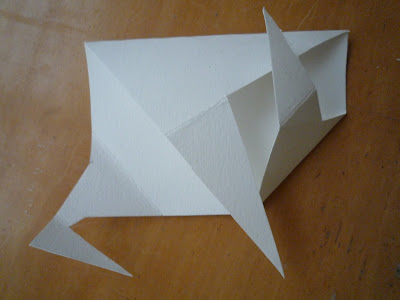

Pieza final

Por último, había que realizar una conclusión gráfica, es decir, una traducción gráfica de las instrucciones necesarias para la construcción de la pieza.

Además, tomé una serie de fotografías de la pieza jugando con distintas iluminaciones:
